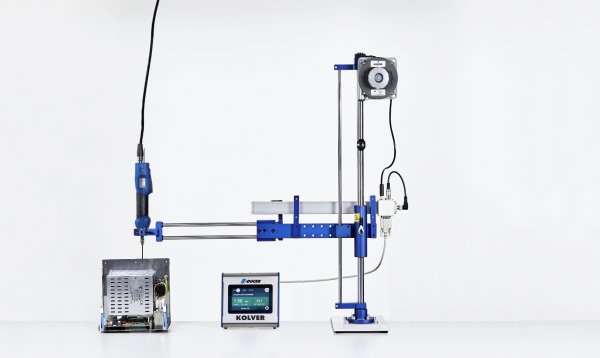

Kolver K-DUCER pro montáž karosářských dílů – 100% sledovatelnost dotažení

Nový montážní projekt s požadavkem na sledovatelnost

Strojírenská firma z Libereckého kraje se 100 zaměstnanci získala nový montážní projekt v oboru automotive – montáž karosářských dílů. Součástí smluvních podmínek odběratele byla 100% sledovatelnost každého šroubového spoje, což je v automotive standardní požadavek vyplývající z certifikací IATF 16949.

Firma dosud žádné montážní pracoviště s řízeným dotahováním neprovozovala. Stávající postup – ruční dotahování bez zpětné vazby – neumožňoval zaručit opakovatelný moment ani eliminovat chyby operátora. Na pracovišti chybělo tzv. ,,Poka-yoke’’ řešení (japonsky „prevence chyb“) –   je metoda ze systému štíhlé výroby, jejímž cílem je navrhnout procesy či produkty tak, aby nebylo možné udělat chybu, nebo aby byla chyba okamžitě odhalena a zastavila další postup.

Zákazník tedy hledal partnera, který ho celým procesem výběru a nasazení provede.

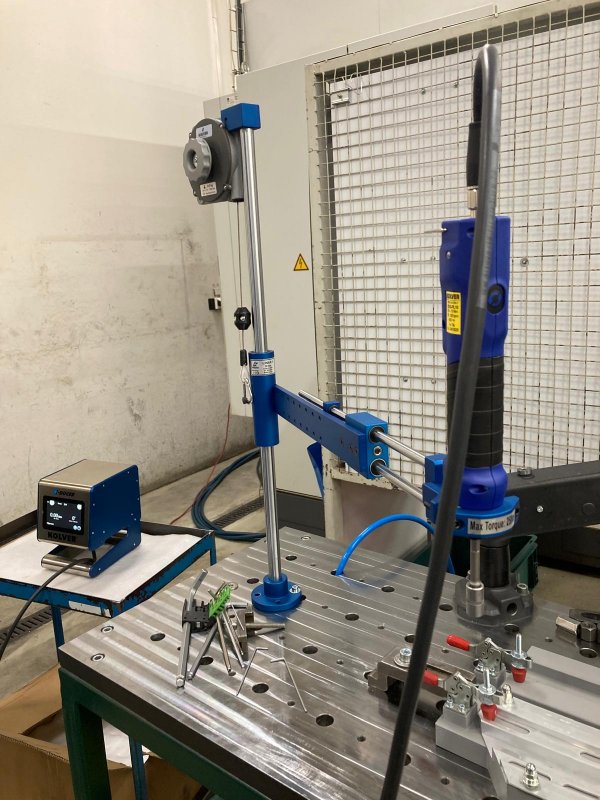

Elektrický šroubovák Kolver K-DUCER pro řízené utahování s polohovacím systémem K-TLS

Na základě parametrů obdrženého projektu navrhl REXIM sestavení kompletního montážního pracoviště postaveného na systému Kolver K-DUCER – inteligentním transduktorovém šroubovacím systému třídy A s plnou sledovatelností.

Dodaná sestava:

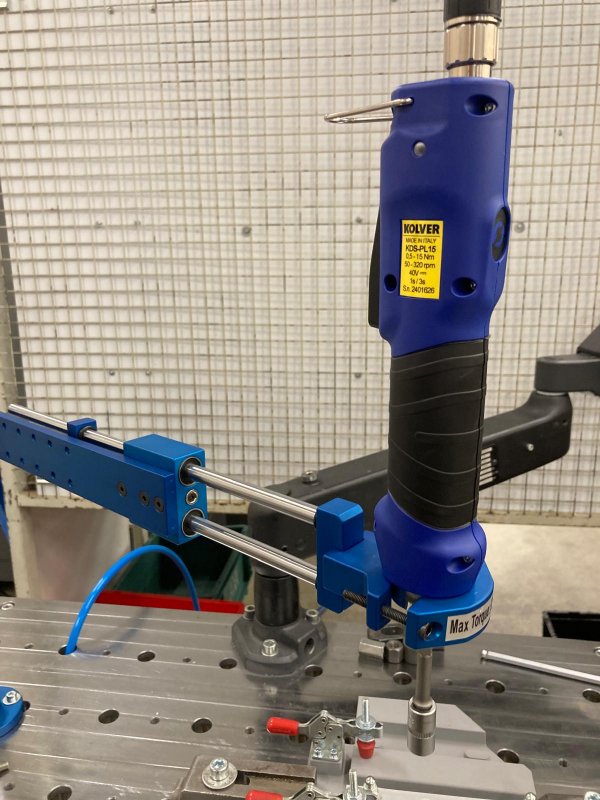

• Šroubovák Kolver KDS-PL15/ESD s integrovaným snímače momentu – momentový rozsah 0,5–15 Nm, otáčky 50–320 ot./min, ESD provedení (antistatické), upínání 1/4" Hex. Integrovaný transduktor zajišťuje řízení momentu a úhlu v uzavřené smyčce s LED indikací stavu (OK / NOK).

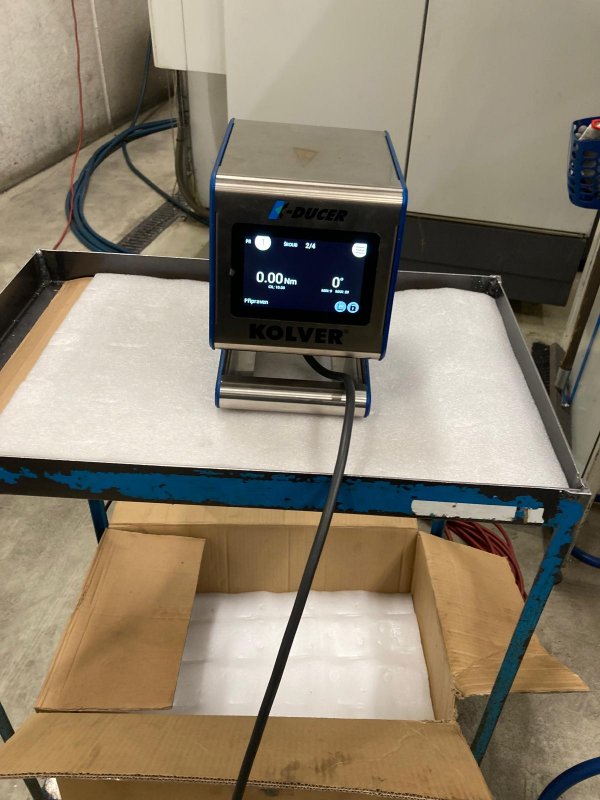

• Řídící jednotka KDU-1A – 5" dotyková obrazovka, 64 programů, 8 sekvencí. Řízení momentu a úhlu s grafickým výstupem. USB a sériový port.

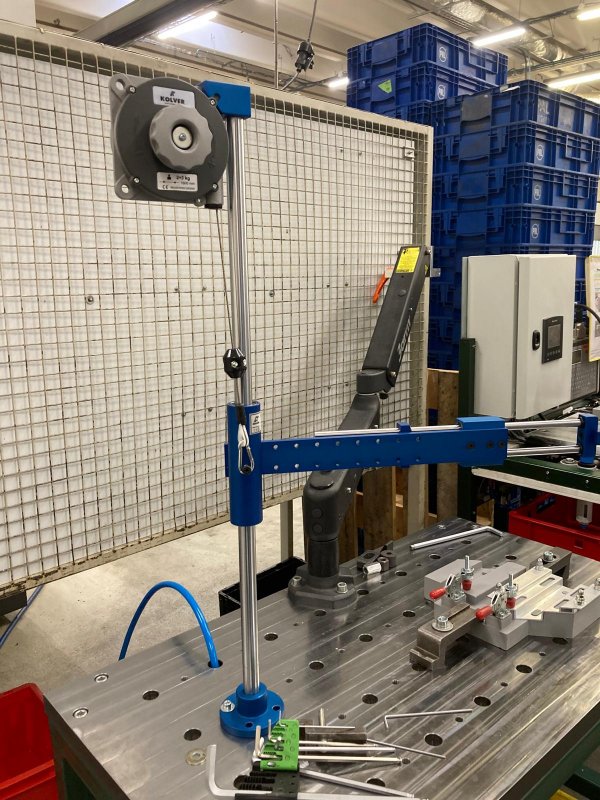

• Polohovací rameno LINART s funkcí K-TLS – inteligentní polohovací systém integrovaný přímo do K-DUCER. Zajišťuje, že šroubovák lze aktivovat pouze tehdy, když je ve správné poloze nad správným šroubem. Přesnost polohování: délka ±1 mm, úhel ±1°.

Zdroj technických specifikací: kolver.com

Kombinace K-DUCER a K-TLS vytváří kompletní poka-yoke řešení: operátor nemůže dotáhnout šroub na nesprávném místě ani nesprávným momentem. Každé dotažení se zaznamená a data jsou k dispozici pro analýzu a reportování kvality.

Jak probíhala spolupráce s REXIM

Zákazník se na REXIM obrátil na základě obdrženého montážního projektu. Protože šlo o jeho první zkušenost s řízeným dotahováním:

1. V REXIMu jsme nejprve na základě e-mailové a telefonické komunikace vytipoval vhodné produkty odpovídající parametrům projektu.

2. Následně jsme zákazníkovi nabídli fyzickou ukázku a zapůjčení systému K-DUCER na vyzkoušení přímo na jeho pracovišti.

3. Po otestování byl zákazník se systémem i s technickou podporou REXIM spokojen a přistoupil k objednávce.

 Výsledky nasazení Kolver K-DUCER

• Sledovatelnost: Zákazník má 100% záznam každého dotažení – moment, úhel, pořadí šroubů. Data z K-DUCER slouží pro analýzu a reportování kvality vůči odběrateli.

• Poka-yoke: Díky polohovacímu ramenu LINART s funkcí K-TLS je vyloučena chyba operátora – šroubovák se aktivuje pouze na správné pozici.

• Kvalita: Systém zajišťuje opakovatelný moment dotažení s řízením v uzavřené smyčce – parametr, který ruční dotahování neumožňovalo.

A jak vše hodnotí zákazník?

Ocenil rychlost reakce, technickou podporu a možnost zapůjčení technologie k ověření přímo na pracovišti, jako klíčové faktory při výběru dodavatele. Navíc našel partnera, který mu pomohl zorientovat se v nových požadavcích automotive výroby a navrhl spolehlivé řešení od začátku do konce. Firma, která nikdy předtím sledovatelnost dotažení neřešila, dnes provozuje montážní pracoviště splňující požadavky automotive odběratele na 100% sledovatelnost.

FAQ

Co je Kolver K-DUCER a k čemu slouží?

K-DUCER je inteligentní transduktorový šroubovací systém od italského výrobce Kolver. Skládá se z transduktorového šroubováku řady KDS a řídící jednotky KDU. Zajišťuje přesné dotahování s řízením momentu a úhlu, plnou sledovatelností a je kompatibilní s Industry 4.0.

Co je K-TLS a jak funguje s K-DUCER?

K-TLS je inteligentní polohovací systém, který se integruje přímo do řídící jednotky K-DUCER. Ve spojení s reakčním ramenem LINART zajišťuje, že šroubovák lze aktivovat pouze na správné pozici – jde o poka-yoke řešení eliminující chyby operátora.

Je Kolver K-DUCER vhodný pro automotive výrobu s požadavkem na IATF 16949?

Ano. Systém K-DUCER poskytuje 100% sledovatelnost dotažení včetně záznamu momentu, úhlu a pořadí šroubů – parametry požadované certifikacemi IATF 16949 v automotive.

Nabízí REXIM zapůjčení Kolver nástrojů na vyzkoušení?

Ano. REXIM standardně nabízí fyzickou ukázku a zapůjčení nástrojů Kolver na otestování přímo na pracovišti zákazníka.
