Reakční ramena s odměřováním polohy

Záchytné systémy s či bez odměřování polohy

Reakční ramena Kolver

Reakční ramena Kolver se vyrábí v několika variantách (teleskopická, lineární a závěsná) a jsou ideálním řešením pro zvýšení ergonomie a kvality šroubování.

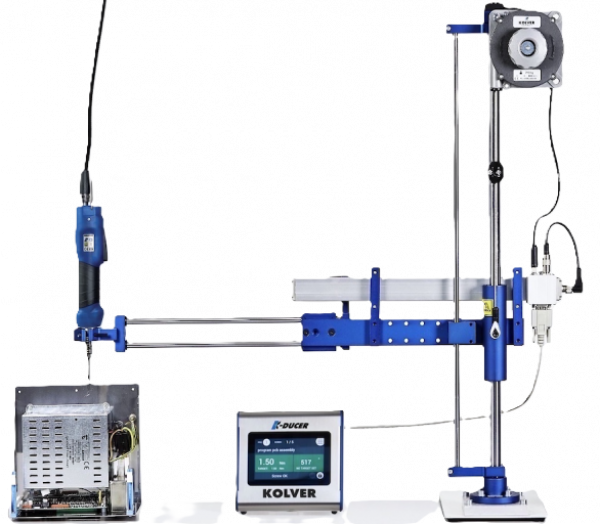

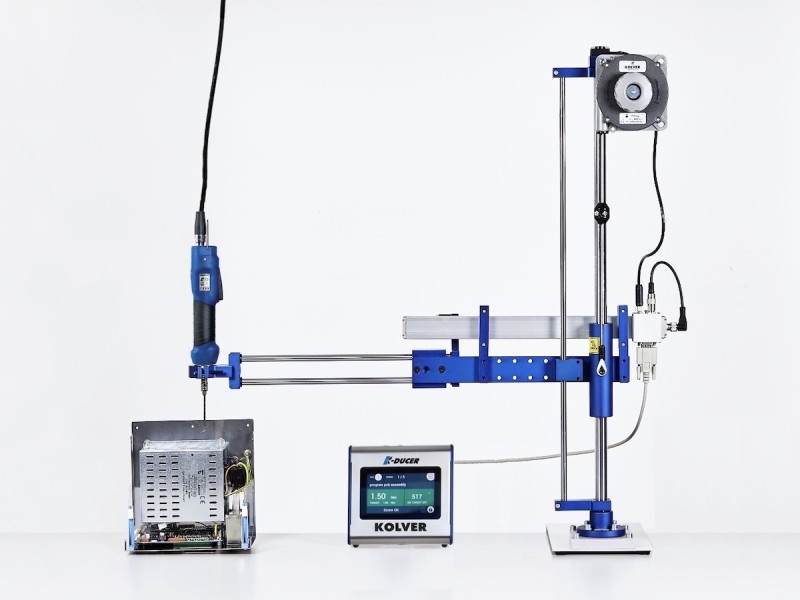

TLS poziční rameno je zařízení monitorující montážní proces. Zařízení sleduje polohu a pořadí šroubování každého šroubu. Nedovolí šroubovat šrouby v jiných polohách a pořadí než je naprogramováno (šroubovák je blokován ve všech NOK polohách). Jednotka TLS je snadno programovatelná prostřednictvím klávesnice a zobrazovacího displeje.

Vlastnosti:

  • připojení na všechny jednotky řady - EDU2AE, KDU-1 a jednotky EDU1FR/SG a EDU1BL/SG

  • 8 nezávislých programů (200 programů při použití s K-Ducer)

  • až 35 šroubů v každém programu (150 šroubů při použití s K-Ducer)

  • světelný OK/NOK indikátor

  • statistika – množství OK a NOK cyklů

  • I/O signály

  • ochrana heslem proti přenastavení

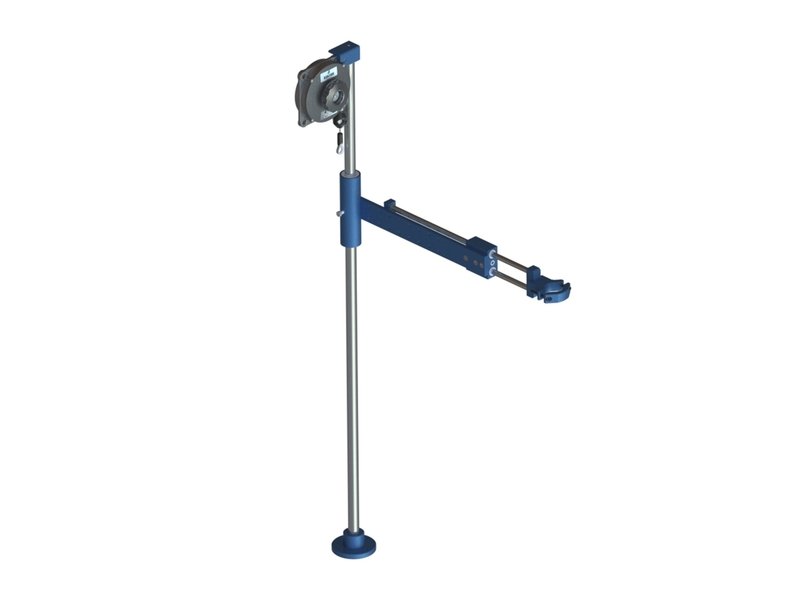

Lineární reakční ramena do 50 Nm



ModelMax kroutící moment NmMin výsuv mmMax výsuv mmMin vzdálenost mezi šrouby při maximálním výsuvu

LINAR1/K-TLS

25

184

665

6 mm

LINAR2/K-TLS

50

184

665

6 mm

LINART/K-TLS

25

114

740

7 mm

LINAR1/TLS1

25

184

665

6 mm

LINAR2/TLS1

50

184

665

6 mm

LINART/TLS1

25

114

740

7 mm





Teleskopická reakční ramena do 50 Nm



Teleskopická reakční ramena Kolver jsou konstruována pro záchyt reakce šroubováku. Karbonový materiál zaručuje nízkou hmotnost a vysokou životnost a spolehlivost.



ModelMax kroutící moment NmMin výsuv mmMax výsuv mmMin vzdálenost mezi šrouby při maximálním výsuvu

CAR281/K-TLS

25

490

950

9 mm

CAR282/K-TLS

25

730

1650

15 mm

CAR501/K-TLS

50

490

950

9 mm

CAR502/K-TLS

50

730

1650

15 mm

CAR281/TLS1

25

490

950

9 mm

CAR282/TLS1

25

730

1650

15 mm

CAR501/TLS1

50

490

950

9 mm

CAR502/TLS1

50

730

1650

15 mm

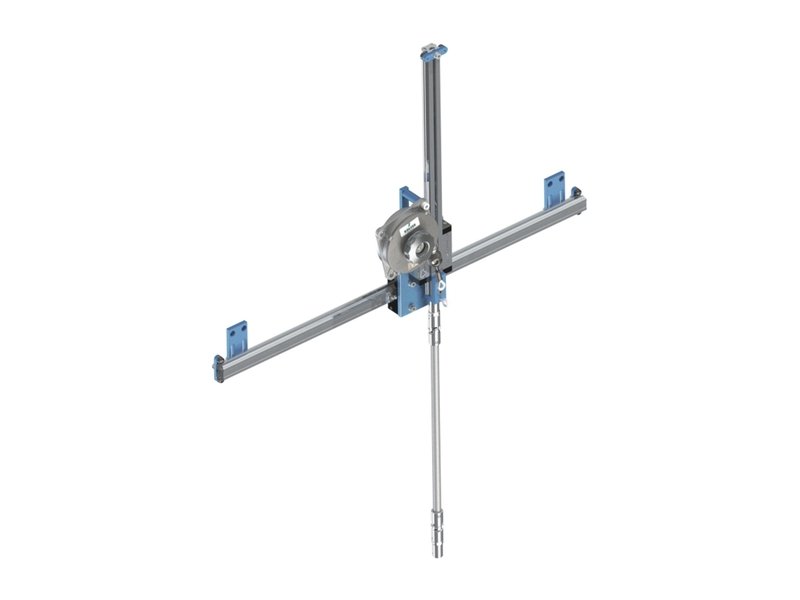

Závěsná reakční ramena Kolver SAR15

Závěsná reakční ramena Kolver jsou ideálním řešením pro zvýšení produktivity a záchyt reakce kroutícího momentu. Ramena lze snadno nainstalovat na většině pracovišť. Zvlášť vhodná jsou na pracoviště s nedostatkem místa pro umístění lineárních či teleskopických reakčních ramen.



Ramena jsou dodávána bez držáku šroubováku, který musí být objednán samostatně v závislosti na použitém šroubováku ( pro pluto přímé, úhlové a universální držák)





ModelMax kroutící moment NmHmotnost ramene KgVýsuv osa Z mmVýsuv osa X mmVýsuv osa Y mm

SAR15 XYZ/K-TLS

15

8

885

692

376

SAR15 XYZ/TLS1

15

8

885

692

376
