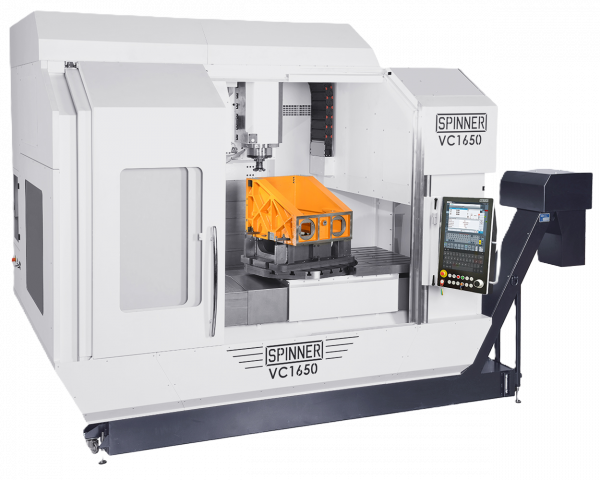

5 osé frézovací centrum Spinner VC1650-5A
Spinner VC1650-5A nabízí mimořádně prostorný pracovní prostor pro 5osé obrábění obrobků až do rozměrů 800 x 800 x 800 mm. Díky naklápěcí ose frézovací hlavy a kompaktní konstrukci je ideální pro obrábění vysokých a dlouhých obrobků. Stroj je navržen s důrazem na přesnost, flexibilitu a možnost rozšíření, včetně výkonných motorových vřeten a paletového systému.
VC1650-5A se vyznačuje velmi velkým pracovním prostorem pro 5osé obrábění obrobků až do rozměrů přibližně 800 x 800 x 800 mm. Naklápěcí osa frézovací hlavy s posunutím rotační osy umožňuje zejména obrábění vysokých obrobků při zachování kompaktních rozměrů stroje.
Konstrukce lože zajišťuje stálou přesnost nezávisle na hmotnosti obrobku.
K dispozici jsou varianty s výkonnými motorovými vřeteny SK40/50 nebo HSK63/100, stejně jako možnost rozšíření o paletový systém.
Hlavní vlastnosti:
- Velký pracovní prostor
- Kompaktní rozměry stroje
- Možnost obrábění dlouhých obrobků až do 1600 mm
- Volitelný 15paletový systém
- Až 138 nástrojů standardně v zásobníku
| Parametr | Hodnota |
| Pojezd osa X | 1650 mm |
| Pojezd osa Y | 820 mm |
| Pojezd osa Z | 820 mm |
| Natočení frézovací hlavy | +110°/-1° |
| Min. vzdálenost čelo vřetena - stůl | 160 mm (svislé vřeteno) / 210 mm (vodorovné vřeteno) |
| Rozměry stolu | 1415 x 870mm, d870mm |
| Max. nosnost stolu | 1000 - 2000 kg |
| T-drážky | 9x18H7 |
| Posuv / Rychloposuv | 45 m/min |
| Maximální otáčky vřetena | 9.000/14.000 ot./min |
| Typ vřetena | SK50 (HSK100)/SK40 (HSK63) |
| Výkon | 68 /22kW (S6 20%) |
| Točivý moment | 464/117 Nm (S6 20%) |
| Počet stanic nástrojů | 96/138 |
| Max. průměr nástroje | 110/80 mm |
| Při sousedních volných stanicích | 150 mm |
| Max. délka nástroje | 400 mm |
| Max. hmotnost nástroje | 15/10 kg |
| Řídicí systém | Siemens 840D-SL, Heidenhain TNC640 |
| Rozměry (D x Š x V) | 3550 x 2750 x 3200 mm |
| Hmotnost | ~16.000 kg |
Opce
- vysokotlaké středové chlazení 22 nebo 70bar
- sondy
- přímé odměřování
- odsávání
- oplachovací pistole
- auotomatizace - robot, paletizace
Spinner Werkzeugmaschinen GmbH je renomovaná německá společnost s více než 70letou tradicí ve výrobě vysoce přesných obráběcích strojů. Díky neustálému vývoji a inovacím patří Spinner mezi přední světové výrobce CNC strojů, zahrnujících soustruhy, frézky a víceúčelová obráběcí centra.
Stroje Spinner jsou hojně využívány v automobilovém průmyslu, letecké výrobě, zdravotnictví, přesném strojírenství i při výuce na technických školách díky své snadné obsluze a spolehlivosti.
Spinner je synonymem pro špičkovou německou kvalitu, která se pojí s moderními technologiemi a individuálním přístupem k potřebám zákazníků.
Rychlý a spolehlivý servis
Zajišťujeme pravidelnou údržbu i rychlý servis s reakcí do 24 hodin.
Montáž a instalace
Každý zakoupený stroj k vám dopravíme, nainstalujeme a zaškolíme váš personál.
Technická podpora
Jsme schopni doporučit nejvhodnější stroj i s technologií. K dodaným strojům zajišťujeme školení i komplexní technické poradenství.

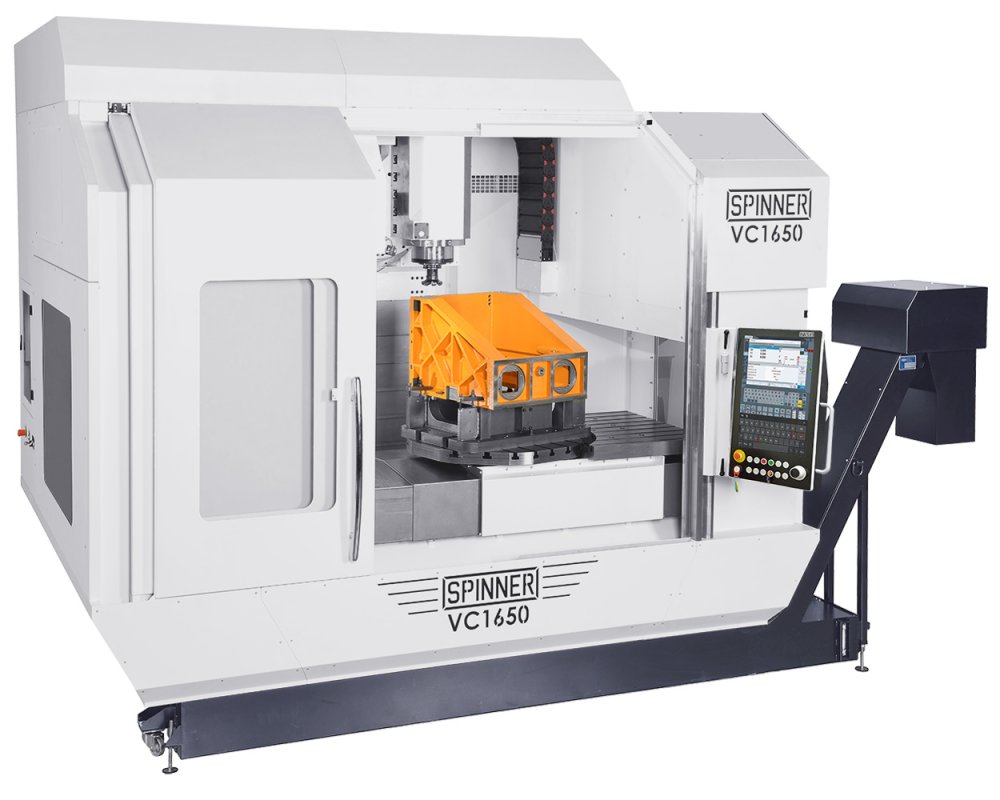

Galerie
